El Condensador

El Condensador

¿Que es? El capacitor o también conocido como condensador es un dispositivo pasivo capaz de almacenar  energía a través de campos eléctricos (uno positivo y uno negativo). Este se clasifica dentro de los componentes pasivos ya que no tiene la capacidad de amplificar o cortar el flujo eléctrico. Fue inventado en el año 1745 por Ewald Georg von Kleist.

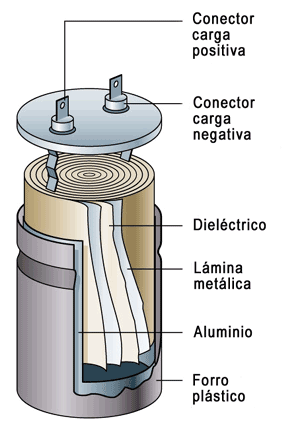

Constitución del Capacitor

Funcionamiento:

En su estado natural cada una de las placas internas tiene el mismo numero de electrones. Cuando conectamos una fuente de voltaje una de las placas pierde electrones (siendo esta la terminal positiva), mientras que la otra los gana ( terminal negativa). Este movimiento de electrones se detiene cuando el capacitor alcanza el mismo voltaje que la fuente de alimentación.

Influencia de la Corriente Eléctrica

Si se conecta carga de Corriente Alterna a un capacitor este permite la carga de energía eléctrica y la descarga al completar su carga .

Si se aplica carga de Corriente Continua a el capacitor este solo se carga de energía eléctrica dejando fluir a corriente eléctrica solo durante su carga.

Capacidad de los Condensadores:

La unidad de capacidad del condensador es el farad o faradio, empleándose submultipos para la medico como micro, pico, nano. Acoplandose en serie 2 o mas condensadores :

C : C1 . C2 / C1 + C2

Acoplándose en paralelo 2 o mas condensadores:

C : C1 + C2

Carga y Descarga en Condensadores:

Carga: Al conectar un condensador en serie con una resistencia a una fuente de tensión eléctrica (o comúnmente, fuente de alimentación), la corriente empieza a circular por ambos. El condensador va acumulando carga entre sus placas. Cuando el condensador se encuentra totalmente cargado, deja de circular corriente por el circuito.

Descarga: Si se quita la fuente y se coloca el condensador y la resistencia en paralelo, las cargas empiezan a fluir de una de las placas del condensador a la otra a través de la resistencia, hasta que la carga o energía almacenada en el condensador es nula. En este caso, la corriente circulará en sentido contrario al que circulaba mientras el condensador se estaba cargando.

Tipos de Condensadores:

Condensadores de aire.  Se trata de condensadores, normalmente de placas paralelas, con dieléctrico de aire y encapsulados en vidrio. Como la permitividad eléctrica relativa es la unidad, sólo permite valores de capacidad muy pequeños. Se utilizó en radio y radar, pues carecen de pérdidas y polarización en el dieléctrico, funcionando bien a frecuencias elevadas.

Condensadores de mica. La mica posee varias propiedades que la hacen adecuada para dieléctrico de condensadores: bajas pérdidas, exfoliación en láminas finas, soporta altas temperaturas y no se degrada por oxidación o con la humedad. Sobre una cara de la lámina de mica se deposita aluminio, que forma una armadura.

Condensadores de papel. El dieléctrico es papel parafinado, baquelizado o sometido a algún otro tratamiento que reduce su higroscopia y aumenta el aislamiento. Se apilan dos cintas de papel, una de aluminio, otras dos de papel y otra de aluminio y se enrollan en espiral. Las cintas de aluminio constituyen las dos armaduras, que se conectan a sendos terminales.

Condensadores electrolíticos. Es un tipo de condensador que utiliza un electrolito, como su primera armadura, la cual actúa como cátodo. Con la tensión adecuada, el electrolito deposita una capa aislante (la cual es en general una capa muy fina de óxido de aluminio) sobre la segunda armadura o cuba (ánodo), consiguiendo así capacidades muy elevadas. Son inadecuados para funcionar con corriente alterna. La polarización inversa destruye el óxido, produciendo un cortocircuito entre el electrolito y la cuba, aumentando la temperatura, y por tanto, arde o estalla el condensador consecuentemente.

Tipos de condensadores Electrolíticos

Condensadores de aluminio. Es el tipo normal. La cuba es de aluminio y el electrolito una disolución de ácido bórico. Funciona bien a bajas frecuencias, pero presenta pérdidas grandes a frecuencias medias y altas. Se emplea en fuentes de alimentación y equipos de audio.

Condensadores de tántalo (tántalos). Es otro condensador electrolítico, pero emplea tántalo en lugar de aluminio. Consigue corrientes de pérdidas bajas, mucho menores que en los condensadores de aluminio. Suelen tener mejor relación capacidad/volumen.

Condensadores bipolares. Son formados por dos condensadores electrolíticos en serie inversa, utilizados en caso de que la corriente pueda invertirse. Son inservibles para altas frecuencias.

Condensadores de poliéster o Mylar. Está formado por láminas delgadas de poliéster sobre las que se deposita aluminio, que forma las armaduras. Se apilan estas láminas y se conectan por los extremos. Del mismo modo, también se encuentran condensadores de policarbonato y polipropileno.

Condensadores de poliestireno. también conocidos comúnmente como Styroflex Otro tipo de condensadores de plástico, muy utilizado en radio, por disponer de coeficiente de temperatura inverso a las bobinas de sintonía, logrando de este modo estabilidad en los circuitos resonantes.

Condensadores cerámicos. Utiliza cerámicas de varios tipos para formar el dieléctrico. Existen diferentes tipos formados por una sola lámina de dieléctrico, pero también los hay formados por láminas apiladas. Dependiendo del tipo, funcionan a distintas frecuencias, llegando hasta las microondas.
